Ottimizzazione topologica della scatola di una trasmissione
Il problema
Nei moderni sistemi di trasmissione e riduzione, i carter strutturali non sono semplici “contenitori”, ma elementi portanti che devono garantire l’allineamento degli alberi, la corretta posizione dei cuscinetti e la stabilità delle interfacce di montaggio in un ampio spettro di condizioni di esercizio. In questo contesto, requisiti di rigidezza sempre più stringenti convivono con vincoli di massa, ingombro e producibilità, tipicamente legati a processi come la fusione e alle successive lavorazioni. A complicare ulteriormente il quadro intervengono le azioni trasmesse dagli organi rotanti e dagli accoppiamenti, i precarichi delle bullonature e le sollecitazioni inerziali dovute a eventi dinamici, che possono innescare concentrazioni di tensione localizzate e fenomeni di fatica. Diventa quindi essenziale disporre di un metodo di progettazione che consenta di trasformare una geometria iniziale “minimale” in una struttura robusta, ottimizzata e verificata, riducendo i rischi di iterazioni tardive e di modifiche costose a valle della definizione industriale.
La sfida
La sfida ingegneristica del progetto è stata sviluppare una strategia di rinforzo interno per un assieme di carter di trasmissione a partire da un modello CAD volutamente essenziale, concepito per definire spessori minimi, interfacce e volumi vincolati dagli ingombri interni. Il problema non era solo “aggiungere materiale”, ma farlo nel modo più efficace possibile: incrementare la rigidezza dove serve davvero, limitare l’aumento di massa e, al tempo stesso, rispettare vincoli tecnologici coerenti con la realizzazione per fusione, inclusa la definizione di una direzione di estrazione e di geometrie producibili. Dal punto di vista della simulazione, l’attività ha richiesto un percorso in due livelli: una prima fase orientata alla rigidezza, rapida ma guidata da ottimizzazione topologica e da ipotesi semplificative controllate, seguita da una fase di verifica di dettaglio in cui reintrodurre la complessità fisica del sistema, come contatti, precarichi e modalità realistiche di applicazione dei carichi sui supporti dei cuscinetti, fino alla valutazione di resistenza statica e a fatica sull’intero assieme.
Il nostro contributo

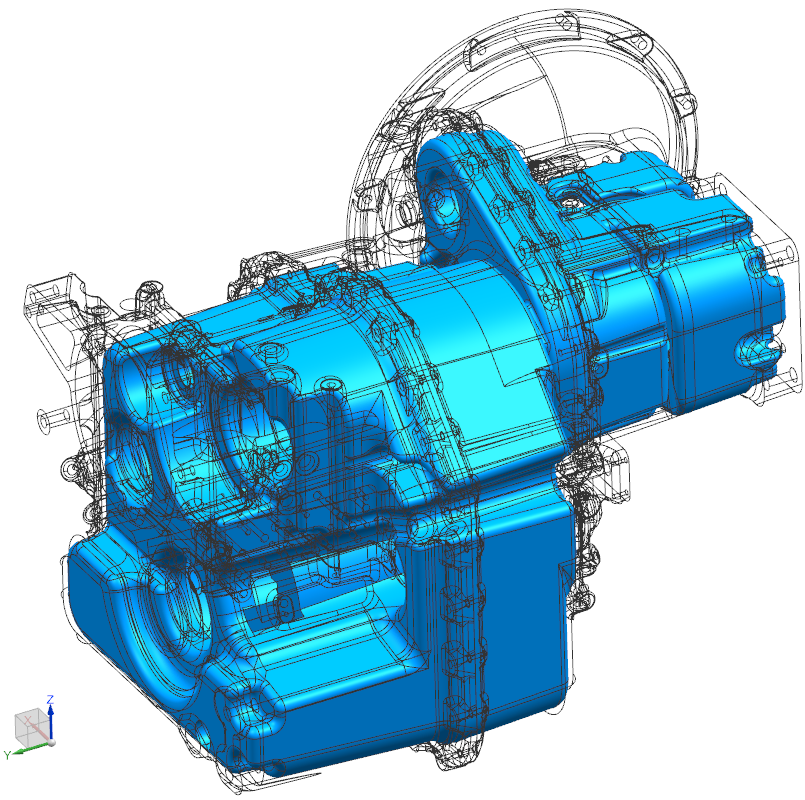

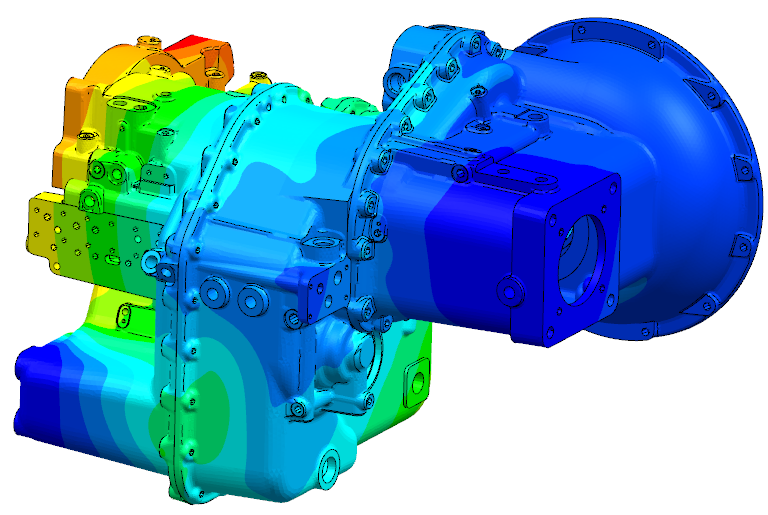

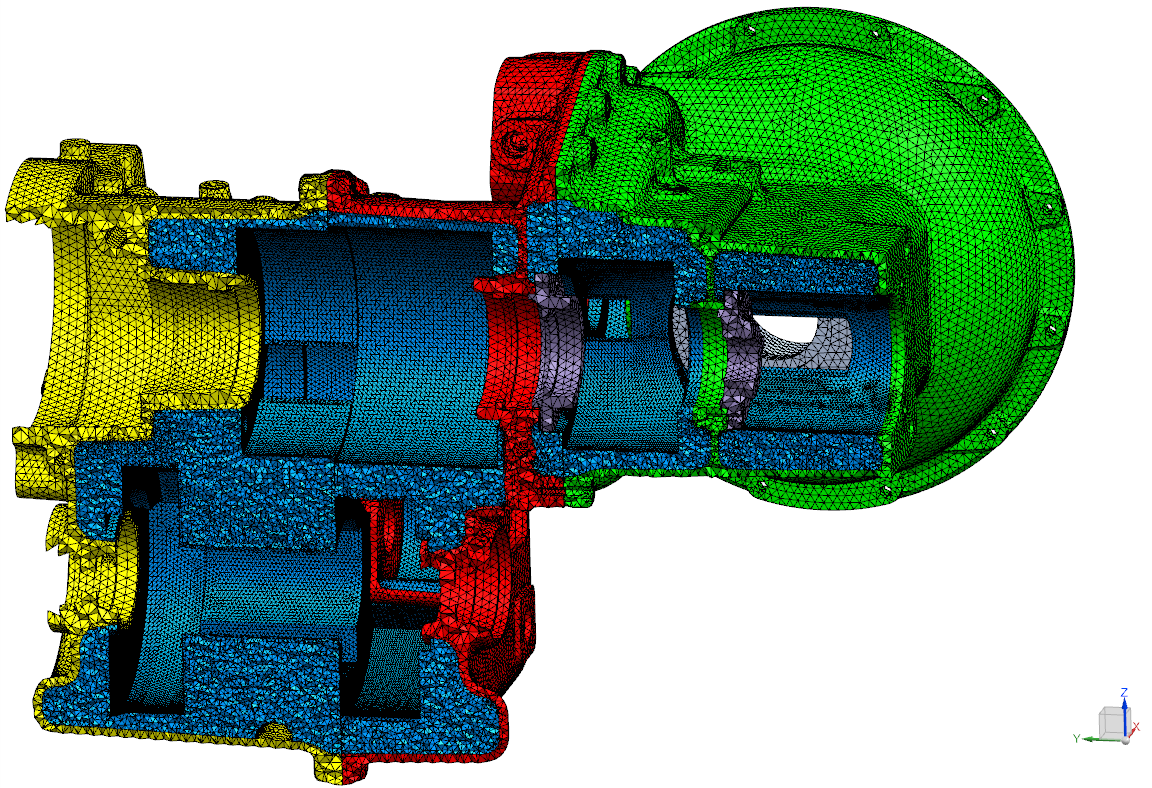

SmartCAE ha impostato e condotto un flusso di lavoro strutturato che ha permesso di passare dalla geometria iniziale priva di nervature a una configurazione rinforzata e verificata. Nella fase preliminare abbiamo costruito un modello FEM semplificato, definendo correttamente lo “spazio di progetto” per l’ottimizzazione, ovvero il volume candidabile a diventare nervatura, depurato dagli ingombri interni e dalle regioni non modificabili. Su questa base abbiamo applicato tecniche di ottimizzazione topologica a obiettivo di rigidezza, includendo già in questa fase vincoli di producibilità tipici della fonderia, così da ottenere indicazioni utilizzabili e non solo matematicamente ottime. I risultati dell’ottimizzazione sono stati poi interpretati e trasformati in una geometria ingegnerizzata, coerente con le esigenze costruttive e con le interfacce dell’assieme. Nella fase di dettaglio abbiamo realizzato un modello più fedele, introducendo contatti tra componenti, precarichi delle bullonature e una rappresentazione più realistica dei carichi applicati alle sedi dei cuscinetti; questo ha consentito di individuare eventuali intensificazioni locali di tensione, proporre affinamenti mirati e completare le verifiche di rigidezza, resistenza statica, resistenza a fatica e integrità delle giunzioni bullonate, fino alla condivisione della configurazione finale per l’industrializzazione.
I benefici per il cliente
Affidandosi a SmartCAE per attività di questo tipo, il cliente ottiene un percorso decisionale più rapido e più solido, perché le scelte geometriche non vengono guidate da tentativi successivi, ma da una combinazione di ottimizzazione strutturale e verifiche CAE progressivamente più realistiche. Questo approccio riduce il rischio di scoprire criticità solo in fase prototipale o, peggio, dopo il rilascio dei disegni per attrezzature e stampi, quando le modifiche diventano lente e onerose. La progettazione delle nervature “guidata” permette di raggiungere un compromesso efficace tra rigidezza, massa e producibilità, mantenendo sotto controllo gli aspetti tecnologici tipici dei componenti fusi e delle lavorazioni successive. Inoltre, la verifica integrata di contatti, precarichi e carichi di esercizio consente di valutare il comportamento dell’assieme nel suo insieme, non solo del singolo componente, aumentando l’affidabilità del prodotto e la confidenza sul rispetto dei requisiti lungo la vita in servizio, inclusi i fenomeni di fatica. In sintesi, il beneficio principale è avere un interlocutore unico capace di trasformare requisiti strutturali complessi in scelte progettuali coerenti, verificabili e pronte per l’industrializzazione.
