La sfida

La sfida ingegneristica del progetto è stata rappresentare con realismo un assieme meccanico complesso, nel quale il comportamento del porta-satelliti dipende in modo significativo dall’interazione con i componenti circostanti e dal percorso effettivo del carico.
Per ottenere indicazioni affidabili è stato necessario costruire modelli FEM ad alto livello di dettaglio, includendo gli elementi che chiudono la catena delle forze e dei momenti, e riproducendo le condizioni di montaggio tramite accoppiamenti forzati e interferenze.
L’analisi ha richiesto la gestione delle non linearità dovute ai contatti, con possibili separazioni e ricontatti, nonché l’applicazione di condizioni al contorno coerenti con i carichi di esercizio definiti a livello di sistema.
Un ulteriore aspetto critico è stato interpretare correttamente i picchi locali di stress distinguendo le sollecitazioni strutturalmente rilevanti, anche attraverso la lettura delle tensioni principali oltre alla sola Von Mises.

Il nostro contributo

SmartCAE ha contribuito realizzando l’intero percorso di simulazione: dalla preparazione del modello a partire dalla geometria CAD fino all’interpretazione critica dei risultati.

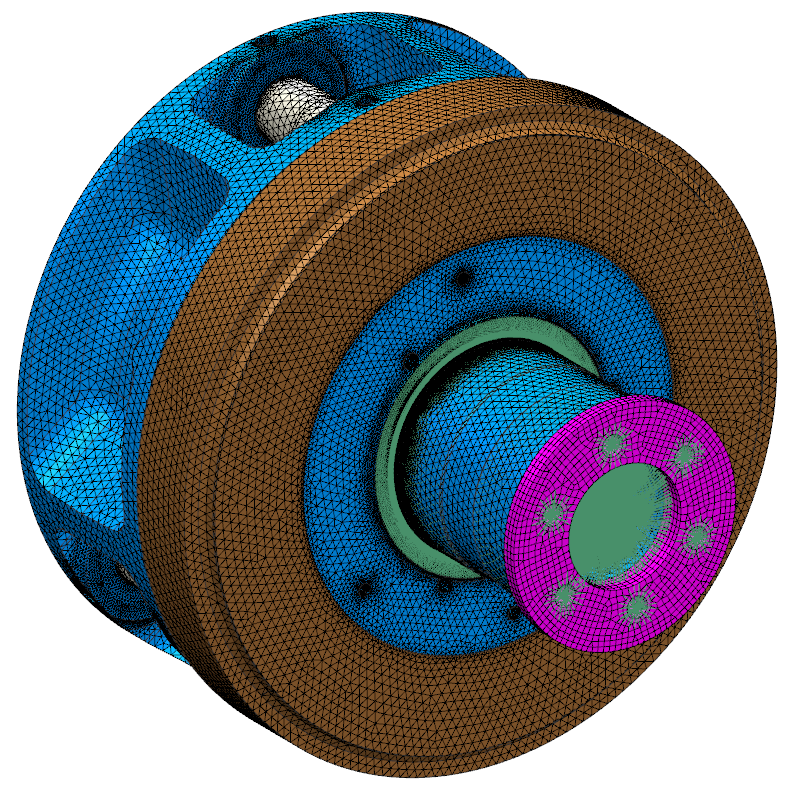

Sulla base della nostra esperienza è stato definito un livello di dettaglio mirato alla verifica del porta-satelliti e alla corretta ricostruzione del percorso del carico, completato con tutti i componenti necessari a rappresentare l’assemblaggio reale. Sono state poi impostate le interfacce di contatto e gli accoppiamenti con interferenza tipici del montaggio, modellando gli effetti dei forzamenti sulle sedi dei perni e le interazioni tra componenti accoppiati.

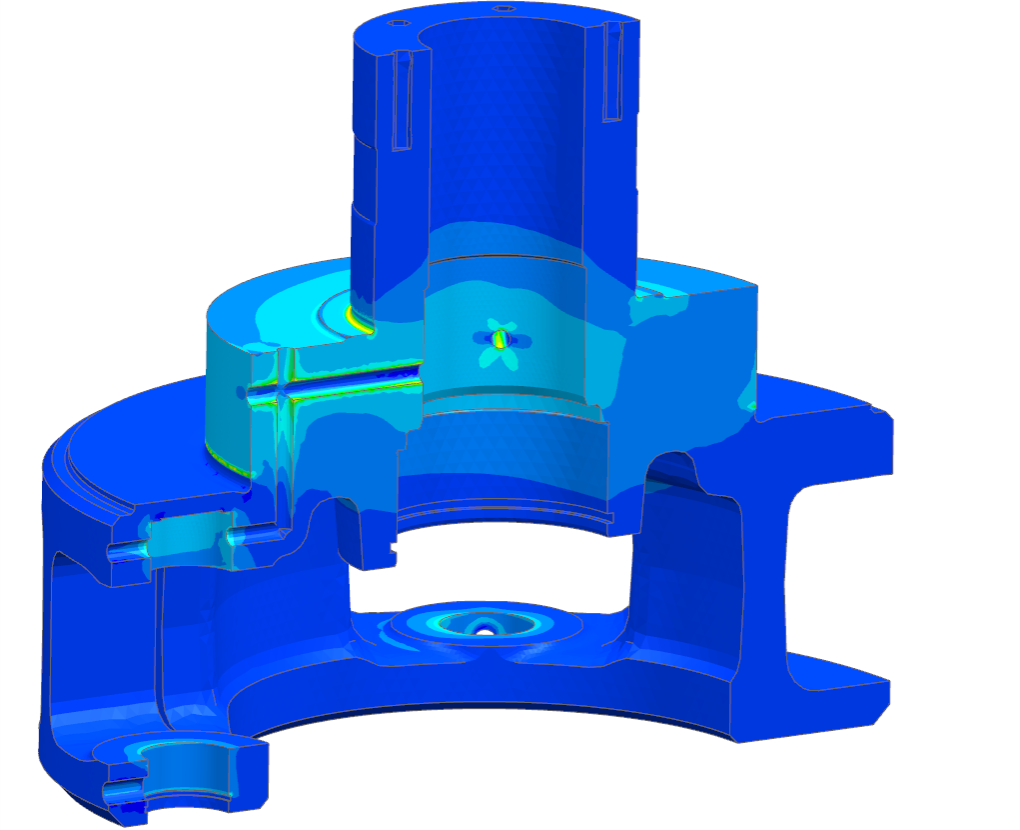

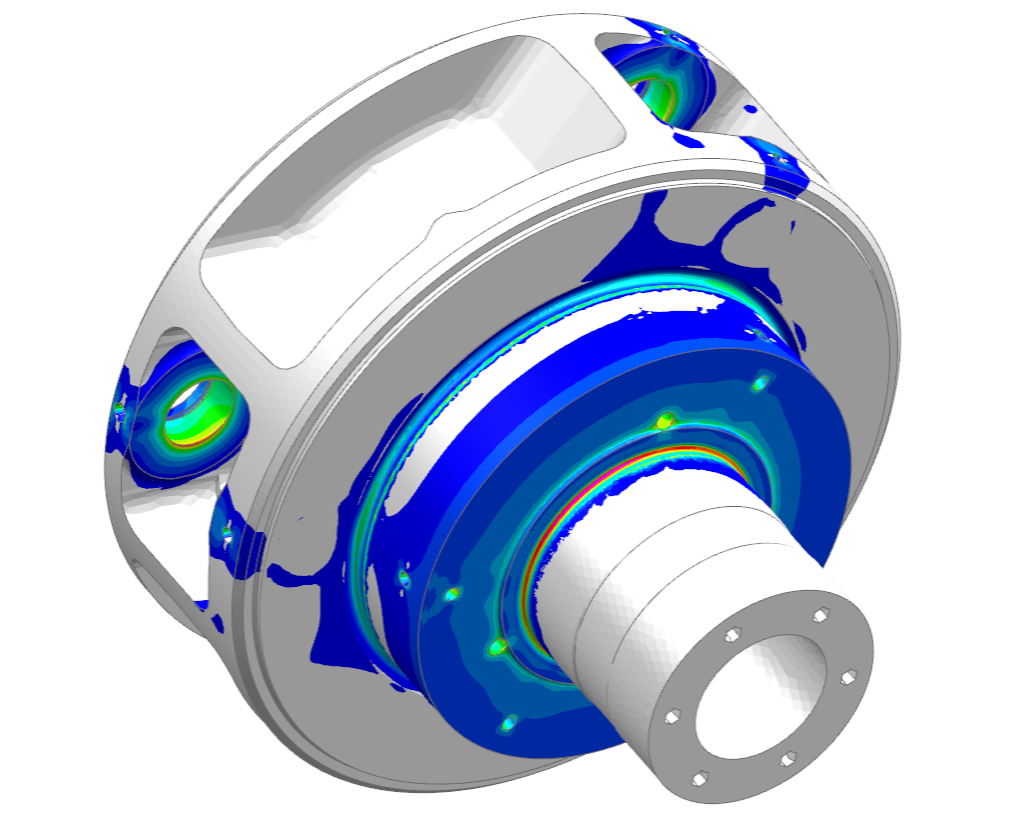

I carichi di esercizio, espressi come sistemi di forze e momenti coerenti e auto-equilibrati, sono stati applicati in modo da riprodurre le condizioni operative dell’assieme. Infine è stato svolto un post-processing orientato alle grandezze salienti, individuando le aree critiche in prossimità di discontinuità geometriche e fornendo indicazioni progettuali per migliorare la robustezza locale, senza perdere di vista la funzionalità e i vincoli di produzione.
La simulazione ha chiarito come i carichi si trasferiscono attraverso l’assieme e quale sia il ruolo dei contatti e delle interferenze nel determinare rigidezza locale e livelli di sollecitazione, permettendo di distinguere rapidamente le criticità reali dai picchi puramente numerici o dalle concentrazioni locali fisiologiche.

I benefici per il cliente

Per il cliente, il beneficio principale è stato disporre di una verifica strutturale credibile già nelle fasi di sviluppo, utile a prendere decisioni progettuali informate riducendo l’incertezza tipica delle iterazioni prototipali.
Questo approccio ha consentito di indirizzare le eventuali modifiche geometriche sulle zone davvero influenti, migliorando la confidenza sulla resistenza dei componenti e sulla loro affidabilità in esercizio.
Inoltre, la documentazione del processo e la tracciabilità delle ipotesi modellistiche hanno creato una base riutilizzabile per futuri aggiornamenti di progetto, facilitando il confronto tra varianti, la comunicazione tra ufficio tecnico e fornitori e l’integrazione della simulazione nel flusso di sviluppo come strumento decisionale, non solo di delibera finale.
