La sfida

La sfida ingegneristica è stata affrontare il sistema come un insieme meccatronico, in cui la risposta strutturale dipende sia dalla rigidezza globale della carpenteria sia dal modo in cui le masse in movimento vengono accelerate e frenate durante il ciclo. Da un lato era necessario caratterizzare i modi propri dell’assieme e verificare che le frequenze caratteristiche restassero sufficientemente distanti dalle principali eccitazioni di esercizio, valutando più configurazioni lungo la corsa per escludere variazioni significative al variare della posizione della traversa. Dall’altro lato, la macchina doveva dimostrare stabilità strutturale nelle condizioni di lavoro più critiche, in particolare durante le inversioni di moto, quando si sommano carichi di processo e contributi inerziali. Un punto centrale era verificare che gli appoggi e le interfacce di scorrimento rimanessero in contatto in modo stabile, evitando distacchi locali che potrebbero innescare comportamenti non lineari, aumento delle vibrazioni e degrado di precisione. Infine, serviva una lettura dinamica realistica del ciclo, capace di stimare l’entità delle oscillazioni delle teste e i carichi alle interfacce, confrontando diverse leggi di moto per individuare quelle più favorevoli in termini di risposta della macchina.

Il nostro contributo

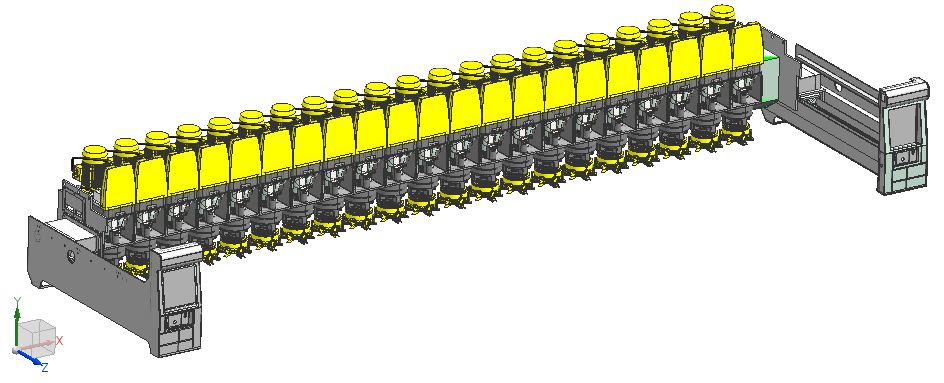

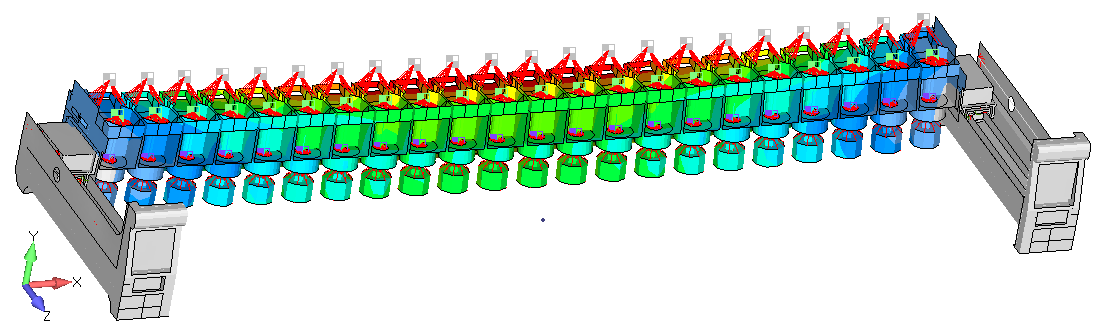

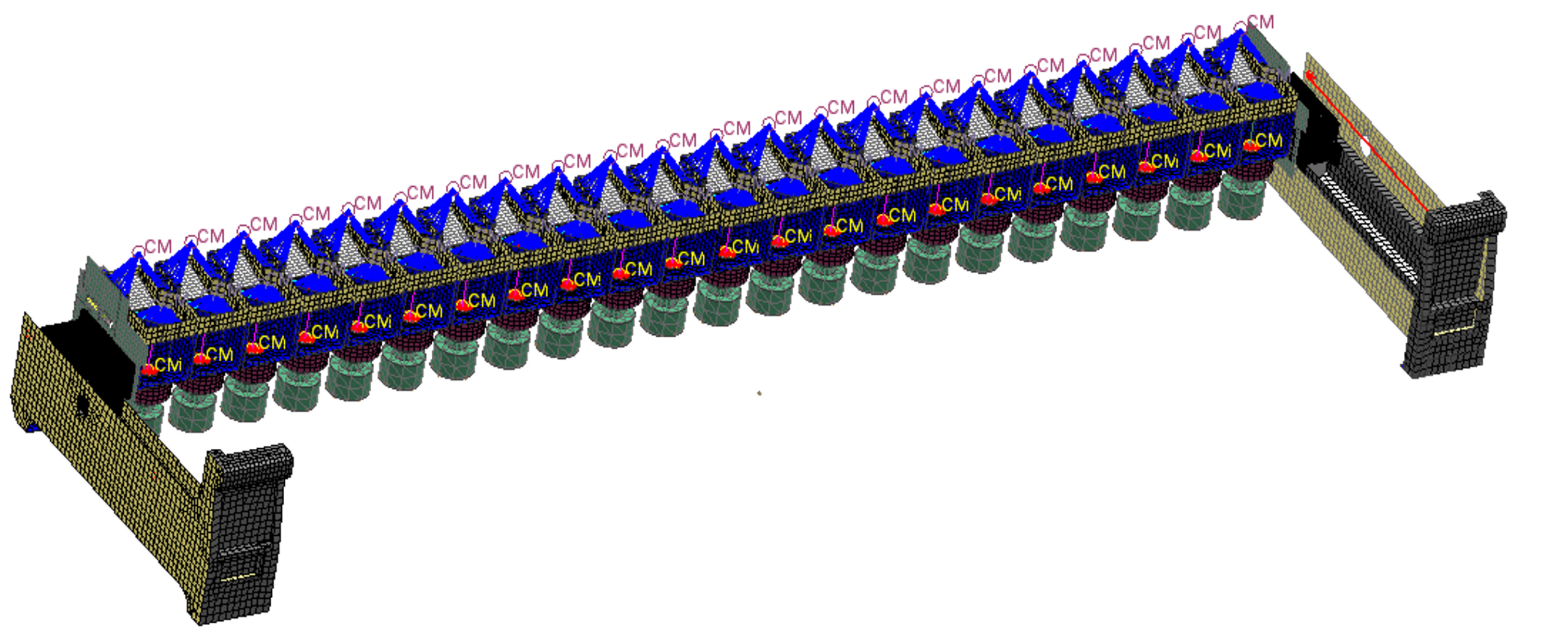

SmartCAE ha impostato un percorso di simulazione integrato che unisce analisi agli elementi finiti e simulazione multi-body con corpi flessibili, trasformando un tema di vibrazioni in decisioni progettuali verificabili. A partire da geometria e distribuzione di massa, abbiamo costruito modelli FEM dei sotto-assiemi principali e delle connessioni più influenti sul comportamento globale, scegliendo rappresentazioni coerenti delle unioni e dei vincoli per catturare correttamente rigidezza e trasferimento dei carichi. La caratterizzazione dinamica è stata condotta in più configurazioni di lavoro, così da verificare la robustezza delle frequenze proprie rispetto alla posizione lungo la corsa e confermare che i supporti e la struttura portante non introducessero variazioni tali da avvicinare il sistema alle eccitazioni operative. In parallelo, abbiamo eseguito verifiche statiche nelle condizioni rappresentative di riposo, collaudo e funzionamento, includendo gli effetti inerziali delle fasi più gravose, e introducendo contatti non lineari sulle interfacce critiche per valutare la stabilità del contatto e l’assenza di distacchi. Lo studio è stato completato con analisi di sensitività sui parametri più incerti (come livelli di spinta e condizioni di contatto) per quantificare in modo qualitativo il margine di sicurezza rispetto all’innesco di fenomeni indesiderati. Infine, attraverso una simulazione cineto-dinamica transitoria con componente flessibile, abbiamo riprodotto un ciclo tipico di lavoro applicando diverse leggi di moto, confrontando la risposta in termini di oscillazioni delle teste e carichi alle interfacce; questo ha permesso di identificare le strategie di pilotaggio che riducono i transitori all’inversione, mantenendo il comportamento dinamico più “pulito” e prevedibile.

I benefici per il cliente

Il cliente ha potuto disporre di un “gemello numerico” capace di spiegare e prevedere il comportamento della macchina nelle condizioni realmente critiche, riducendo il rischio di scoprire problemi solo al banco o in produzione. La caratterizzazione modale in più configurazioni ha fornito una base solida per prevenire fenomeni di risonanza, aumentare la robustezza alle vibrazioni e mantenere la qualità di lucidatura costante lungo tutta la corsa, con benefici diretti sulla ripetibilità del processo e sulla riduzione degli scarti. La verifica di stabilità delle interfacce di appoggio e scorrimento, condotta con modelli che includono il contatto non lineare, ha ridotto l’incertezza legata ai comportamenti non lineari e ha supportato scelte progettuali più sicure su layout, distribuzione delle masse e rigidezze locali. L’analisi di sensitività ha inoltre chiarito quali parametri influenzano davvero la stabilità del sistema, aiutando a definire in modo più consapevole finestre operative e criteri di collaudo. Infine, il confronto tra diverse leggi di moto ha fornito indicazioni pratiche per ottimizzare il pilotaggio, con l’obiettivo di contenere i transitori, alleggerire i carichi sulle interfacce e accelerare la messa a punto complessiva, riducendo tempi e costi di iterazione tra progettazione e commissioning.
